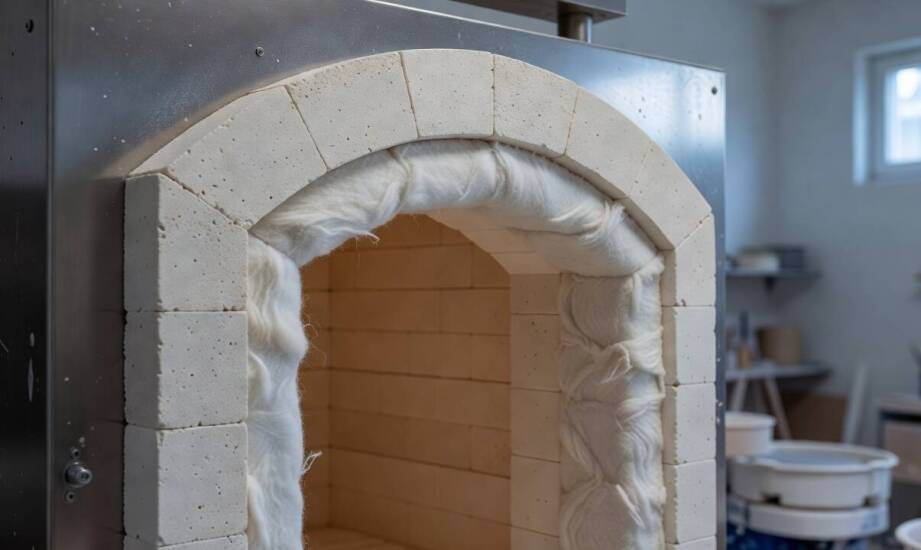

Dlaczego cegła izolacyjna i włókno ceramiczne dzielą zadania w piecach wysokotemperaturowych

Projektowanie efektywnego wyłożenia pieców wysokotemperaturowych wymaga precyzyjnego podziału zadań między poszczególne materiały izolacyjne. Zestawienie lekkiej warstwy włóknistej z cięższą warstwą ceglaną pozwala uzyskać optymalne parametry pracy całego układu. Konstruktorzy i technolodzy muszą na etapie planowania zrównoważyć niską masę termiczną, która przyspiesza procesy grzewcze, z bezwzględną potrzebą stabilności mechanicznej zewnętrznego pancerza. Ekstremalne warunki, sięgające niekiedy 1800°C, sprawiają, że żaden materiał stosowany w pojedynkę nie radzi sobie ze wszystkimi wyzwaniami chemicznymi i fizycznymi. Odpowiedni, przemyślany układ warstw decyduje o ostatecznej żywotności instalacji przemysłowej i realnym zużyciu paliwa podczas ciągłej eksploatacji.

Dlaczego cegła i materiały włókniste mają inne zadania?

Cegła izolacyjna ogniotrwała odpowiada za stabilność termiczną i bezpośrednią ochronę konstrukcji nośnej w warunkach silnego obciążenia. Materiał ten cechuje się wytrzymałością na ściskanie rzędu 1,0–2,2 MPa, co pozwala mu znosić naprężenia generowane przez rozszerzający się stalowy pancerz pieca i pracujący w nim wielotonowy wsad. Dzięki specjalnie zaprojektowanej porowatości i gęstości w granicach 0,6–1,25 g/cm³ cegła świetnie sprawdza się jako twarda wewnętrzna warstwa gorąca lub solidna tylna izolacja pracująca w temperaturach dochodzących do 1760°C. Jej zwarta struktura fizyczna tworzy naturalną barierę odporną na erozję gazową i drobne uszkodzenia mechaniczne wynikające z załadunku.

Materiały o minimalnej gęstości objętościowej odgrywają w architekturze cieplnej zupełnie inną rolę. Prawidłowo wdrożone włókno ceramiczne drastycznie ogranicza ucieczkę ciepła na zewnątrz, wykorzystując zamknięte wewnątrz pory mikroskopijne powietrze oraz bardzo małą pojemność cieplną. Izolacja na bazie włókien umożliwia znacznie szybsze nagrzewanie i schładzanie komory roboczej, co z kolei bezpośrednio przekłada się na skrócenie całego cyklu produkcyjnego. Zestawienie twardej formy z miękką barierą przynosi ogromne korzyści energetyczne, jednak projektanci instalacji muszą bezwzględnie pamiętać o różnicach w akumulacji energii. Konstrukcja ceglana magazynuje w swojej objętości znacznie więcej ciepła. Powoduje to nieznaczne podniesienie zużycia gazu lub prądu podczas pierwszego rozruchu technologicznego, ale gwarantuje utrzymanie równej, stabilnej temperatury po krótkotrwałym otwarciu drzwi załadunkowych.

Jakie ograniczenia ma termiczne wyłożenie hybrydowe?

Rozmieszczenie materiałów ochronnych w komorze grzewczej wynika ściśle z ich odporności na konkretne czynniki niszczące. Miękkie formy włókniste doskonale sprawdzają się jako szczelne wypełnienie dylatacji oraz izolacja wokół otworów technologicznych. Ich naturalna sprężystość i elastyczność bezpiecznie kompensują termiczną rozszerzalność twardszych elementów konstrukcyjnych, zapobiegając w ten sposób pękaniu pancerza. Z kolei uformowana w bloki cegła ogniotrwała niemal zawsze tworzy główny rdzeń ochronny w strefach pieca bezpośrednio narażonych na kontakt z agresywnym płomieniem palników, fizyczne uderzenia wsadu i niszczące działanie płynnego żużla.

Układ hybrydowy napotyka jednak poważne bariery fizykochemiczne przy intensywnej agresji chemicznej oraz nagłych, powtarzalnych udarach termicznych. Nawet najlepszej jakości materiały z włókien ulegają stopniowemu i nieodwracalnemu skurczowi, gdy pracują powyżej swojej nominalnej temperatury klasyfikacyjnej. Prowadzi to do powstawania groźnych szczelin i niebezpiecznych dla obudowy przedmuchów gorących gazów. Twarda okładzina ceramiczna wymaga natomiast użycia doskonale dopasowanych spoin z chemicznie wiążącej zaprawy ogniotrwałej, która zdoła wytrzymać środowisko mocno korozyjne. Firma Infinitex z okolic Leszna, specjalizująca się od ponad piętnastu lat w kompleksowych remontach pieców przemysłowych, opiera swoje instalacje na zaawansowanych technologicznie modułach ceramicznych wytwarzanych metodą kompresji hydraulicznej. Zastosowanie prefabrykatów ściśniętych z atestowanych mat skutecznie niweluje ryzyko skurczu materiału i znacząco ułatwia szybkie naprawy głównych stref cieplnych w zakładach produkcyjnych.

Czym izolacja przemysłowa różni się od domowej?

Surowe wymagania techniczne stawiane izolacjom ogniotrwałym różnią się drastycznie w zależności od gabarytów i profilu konkretnego urządzenia. Instalacje w hutach stali, odlewniach żeliwa czy potężnych cementowniach potrzebują precyzyjnego wyważenia między krótkim czasem nagrzewania do temperatury roboczej a maksymalną, wieloletnią ochroną wielotonowych stalowych konstrukcji nośnych. W przemyśle ciężkim każda nieplanowana godzina postoju generuje ogromne straty finansowe. Z tego powodu wyłożenie hybrydowe projektuje się pod kątem błyskawicznego serwisu i stałej minimalizacji zużycia paliwa w cyklach wielotygodniowych. Odporność mechaniczna na wstrząsy operacyjne odgrywa tu rolę nadrzędną, wymuszając stosowanie grubszych warstw nośnych.

Inżynierowie wyznaczają zupełnie inne priorytety przy konstrukcji domowych kominków oraz mniejszych urządzeń AGD. W niewielkich zastosowaniach konsumenckich kluczowa staje się bardzo cienka, nienarzucająca się warstwa izolacji i wyjątkowo niska akumulacja ciepła przez zewnętrzną obudowę chłodzącą. Maty włókniste dominują w tych rozwiązaniach jako uzupełnienie ukryte tuż za widocznymi, dekoracyjnymi formami z szamotu lub precyzyjnie dociętymi płytami wermikulitowymi. Chronią one otaczające ściany budynku przed groźnym przegrzaniem, nie zajmując cennej przestrzeni pokoju. Ostateczny, techniczny i biznesowy sens łączenia odmiennych materiałów ognioodpornych opiera się na docelowych parametrach urządzenia: szczytowej temperaturze wypału, agresywności spalin i zakładanej wieloletniej żywotności sprzętu. Podstawowym kryterium przesądzającym o układzie izolacji niezmiennie pozostaje rzetelny rachunek ekonomiczny.
